一 、结构一原理

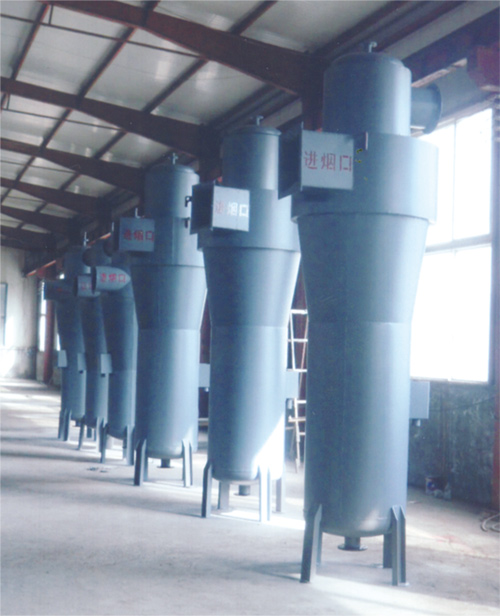

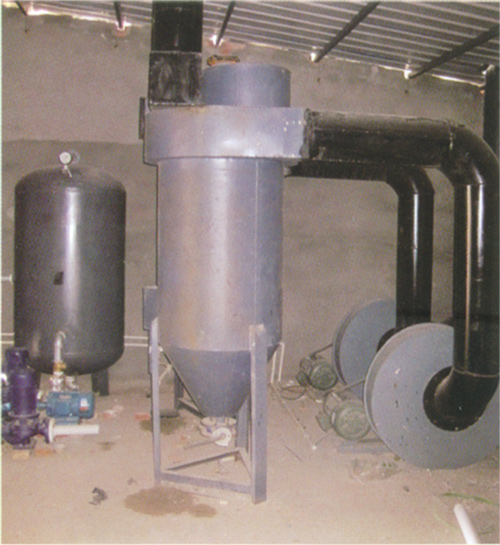

　　复合式水膜脱硫除尘器主要由筒体、上部注水槽、下部溢水孔、清理孔等组成，其工作原理是：含尘气流通过进口烟道进入筒体。从除尘器上部注水槽进入筒内，使整个圆筒内壁形成一层水膜从上而下流动，烟气由筒体下部切向进入，在筒体内旋转上升，含尘气体在离心力作用下始终与筒体内壁面的水膜发生摩擦，这样含尘气体被水膜湿润，尘粒随水流到除尘器底部，从溢水孔排走，在筒体底部封底并设有水封槽以防止烟气从底部漏出，有清理孔便于进行筒体底部清理。除尘后废水由底部溢流孔排出进入沉淀池，沉淀中和，循环使用。净化后的气体，通过筒体上部锥体部分引出，从而达到除尘目的。如在循环池中加入碱性水，可起到脱硫效果。

二、主要技术性能和参数
    除尘效率：≥98％
    脱硫效率：≥86％
    出口烟速：18～22mm／s
    进口烟速：16～20mm／s
    捕滴器筒体上升烟速：3.5～5.5m／s
    溢流槽静压：2～5mmH2O
    简体阻力：70～120mmH2O
    水汽比(a)：0.12kg／m3
    耗水量G水(kg／h)：G水=a×Q a为水汽比Q为每小时处理烟气量m3／h
    除尘后烟气温度：50～80℃
